氣缸安裝方式和氣缸選型

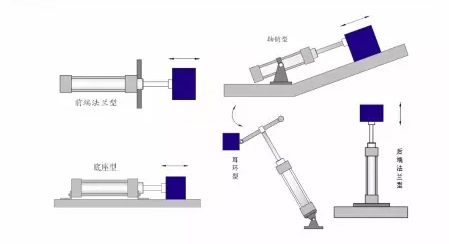

氣缸安裝形式的決定方法：根據負荷運動方向決定氣缸的安裝形式
| 負載運動方向 | 安裝形式 | 注意事項 |
| 作業時負荷作直線運動 | 底座型 法蘭型 | 固定氣缸本體，使負荷的運動和活塞的運動方向在同意軸線上或平行 |
軸銷型 耳環型 | 行程過長，或負荷的運動方向和活塞的運動方向不平行，而且不在同方向上，采用軸銷型或單耳型的安裝形式。 但是要注意不對活塞桿和軸承施加橫向負載。 | |
| 運動中負荷在同意平面內擺動 | 軸銷型 耳環型 | 使支撐氣缸的耳環或插銷的擺動方向和負荷的擺動方向一致。另外，活塞桿的前端的金屬零件擺動方向也要相同 軸承上的橫向負載時，橫向負載值應在氣缸輸出力的1/20以內。 |
氣缸安裝方式和氣缸選型
